GaN作为第三代半导体材料，广泛应用于功率电子器件中，根据Yole数据，2018年GaN功率器件国际市场规模中，电源设备领域占比55%，其次是激光雷达，占比达到26%，其他下游应用如包络跟踪、无线电源等。
目前我们使用的电子及电源设备，如个人电脑适配器、音频/视频接收器和数字电视等，有着占用空间大、不美观、发热导致电量损耗等缺点，而GaN能够减少电源体积，同时提升效率。

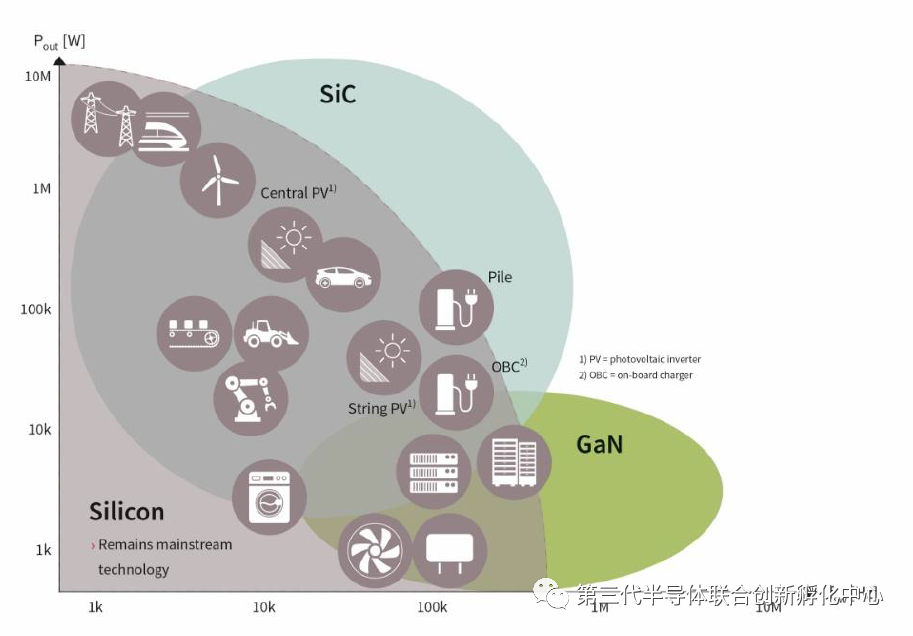

GaN，SiC 和 Si半导体材料下游应用分布

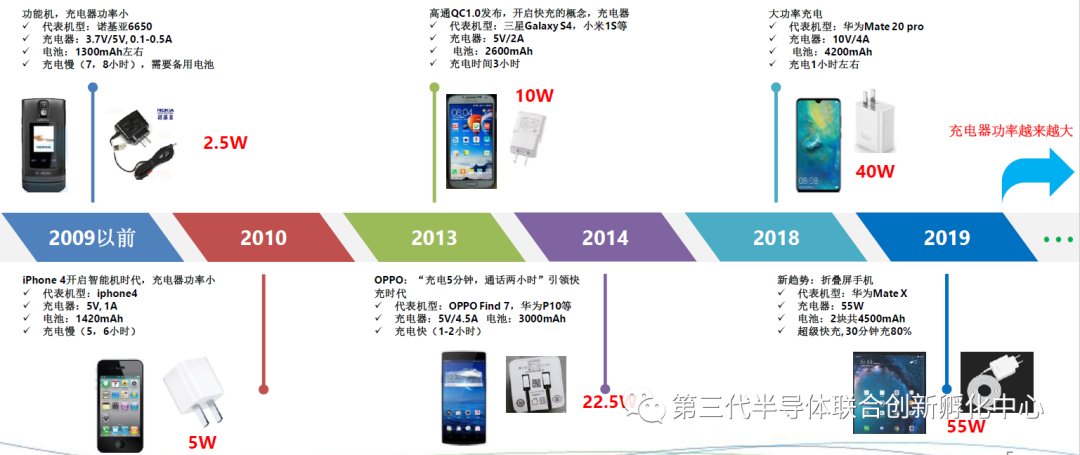

一般来说，更高的充电功率意味着更大的体积和重量，氮化镓（GaN）材料很好的避免了这个问题，自然也就成了许多轻薄本和支持快充手机的首选。除了众多国内厂商，GaN最近也获得了苹果的青睐。

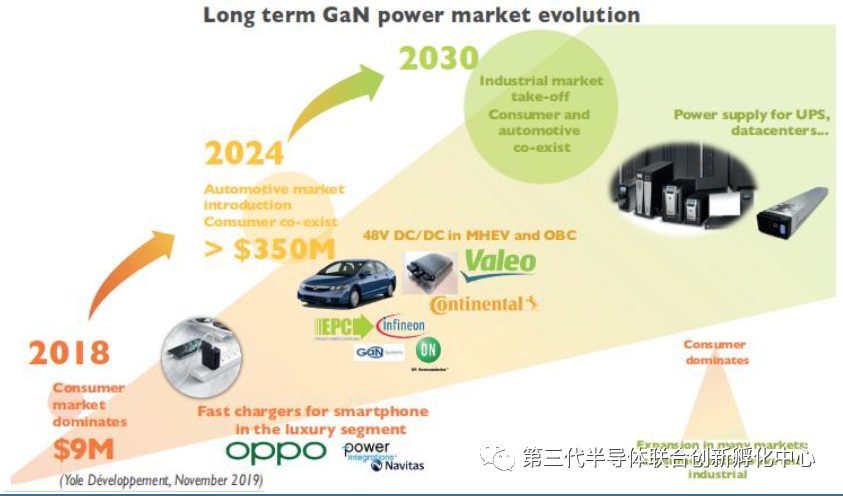

根据DigiTimes的消息，Navitas半导体预计将在2021年获得苹果GaN充电器的订单。作为长期合作伙伴，台积电则将会供应相关芯片。从理论上讲，GaN比传统的硅MOSFET具有更大的技术优势，随着价格的不断降低，GaN器件正在成为功率市场的有力竞争者。根据市场调研机构YoleDeveloppment的预测，尽管与328亿美元的硅功率器件市场相比，现有的GaN市场还很小，但GaN器件已经开始渗透到很多应用领域。若论最吸引众人眼球或者市场最火爆的应用，非GaN充电器莫属。GaN充电器能够在较小的体积内实现更大的充电功率，非常适合iPad、MacBook等产品使用。

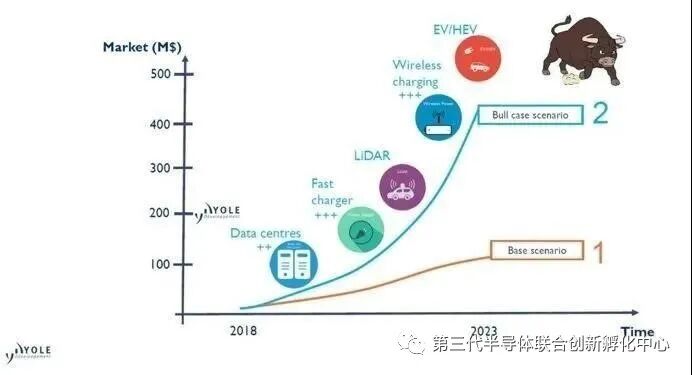

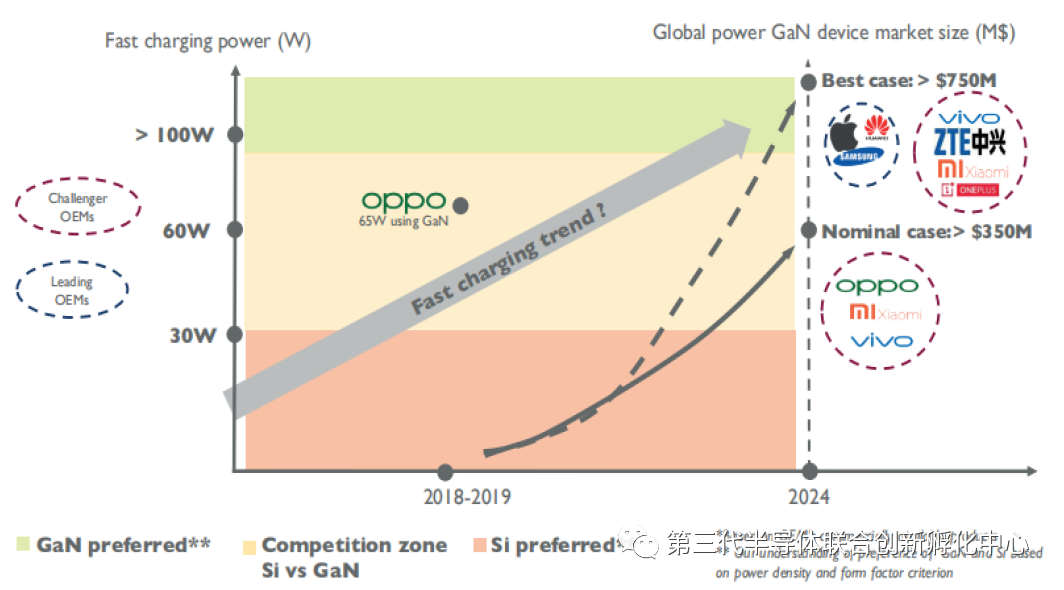

图：市场调研机构YoleDeveloppment预计，将GaN技术在快充和无线充电领域的应用很可能快速引爆GaN功率器件市场
图片来源：YoleDeveloppment
那么氮化镓是什么，氮化镓充电器跟其它充电器又有什么区别呢？

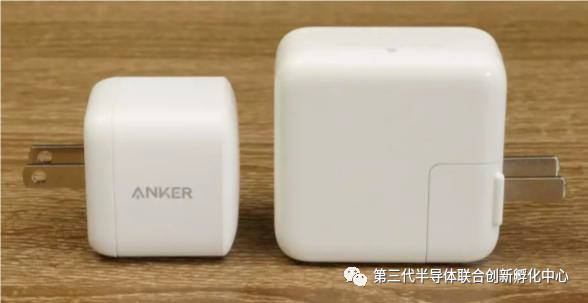

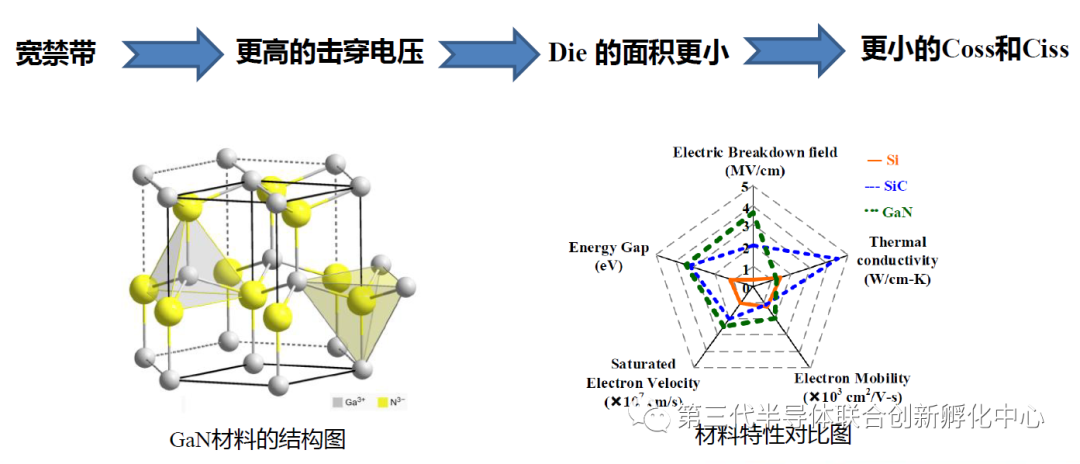

GaN属于第三代半导体材料（又称为宽禁带半导体材料）。GaN的禁带宽度、电子饱和迁移速度、击穿场强和工作温度远远大于Si和GaAs，具有作为电力电子器件和射频器件的先天优势。目前第三代半导体材料以SiC和GaN为主。相较于SiC，GaN材料的优势主要是成本低，易于大规模产业化。尽管耐压能力低于SiC器件，但优势在于开关速度快。同时，GaN如果配合SiC衬底，器件可同时适用高功率和高频率。半导体材料的发展主要体现在三个方面：
1）衬底及外延材料向大直径发展；
2）材料质量和器件性能的提升；
3）成本和价格的下降推动产业发展。
在衬底方面，日本多家公司已在出售2~3英寸GaN衬底；
在外延片方面，4~6英寸Si衬底GaN外延片的材料已经实现量产。
GaN在未来几年将在许多应用中取代硅，其中，快充是第一个可以大规模生产的应用。在600伏特左右的电压下，GaN在芯片面积、电路效率和开关频率方面的表现明显好于硅，因此在壁式充电器中可以用GaN来替代硅。
优越的材料特性让氮化镓功率器件具有巨大的优势
5G智能手机的屏幕越来越大，与之对应的是手机续航的需求越来越高，这意味着电池容量的增加。GaN快充技术可以很好地解决大电池带来的充电时长问题。硅正在逐渐达到其物理极限，特别是在功率密度方面。这反过来限制了配备硅功率组件的设备的紧凑程度。在非常高的电压、温度和开关频率下，GaN与硅相比具有优越的性能，可显着提高能源效率。功率GaN于2018年中后期在售后市场中出现，主要是Anker、Aukey和AVpower的24至65瓦充电器。
在1990年代对分立GaN及2000年代对集成GaN进行了多年学术研究之后，Navitas的GaNFast源集成电路现已成为业界公认的，具有商业吸引力的下一代解决方案。它可以用来设计更小、更轻、更快的充电器和电源适配器。单桥和半桥的GaNFast电源IC是由驱动器和逻辑单片集成的650V硅基GaNFET，采用四方扁平无引线（QFN）封装。GaNFast技术允许高达10MHz的开关频率，从而允许使用更小、更轻的无源元件。此外，寄生电感限制了Si和较早的分立GaN电路的开关速度，而集成可以最大限度地减少延迟和消除寄生电感。2019年9月，OPPO宣布在其65W内置快速充电器中采GaNHEMT器件，GaN在2019年首次进入主流消费应用。2020年2月份，小米公司推出了65WGaN充电器，其横截面积仅比一元硬币稍大，重量约为82克，其物理尺寸比现有充电器小很多，非常便于携带。但其充电速度超快，对一块4500mAh的超大电池从0充电至满格仅需45分钟。其实，GaN充电器市场的火爆是有原因的。想必很多消费者都有这样痛苦的经历，每逢出差，必须携带手机、平板电脑和笔记本电脑使用的多个充电器和适配器，有限的行李空间被这些“必备的物品”占去大半。怎么解决这个难题呢？统一充电器和适配器的标准应该是最彻底的解决方案，目前看来可操作性不高。现实唯一可行的办法就是提高功率密度，尽量缩小这些充电器和适配器的体积。尺寸小、充电快是GaN充电器的最大优势，一经面世，市场很快就接受了这个产品。据统计，在2020年初的CES2020上，GaN充电器就随处可见。
图：GaN器件的商业化应用
图片来源：小米
每个新技术快速商用的背后，总会有不少技术“推手”，GaN充电器也不例外。随着这一市场热度的持续升温，各个GaN厂商也在加紧推出新的方案以应对市场所需。
下面我们就介绍几个典型设计实例，供大家参考。
英飞凌是业界唯一一家掌握Si、SiC和GaN等所有功率半导体技术的公司，其CoolGaN™600V增强型HEMT（高电子迁移率晶体管）经过专门优化，可实现快速开通和关断，在开关模式电源（SMPS）中能实现高能效和高功率密度，其优值系数（FOM）在当前市场上的所有600V器件中首屈一指。CoolGaN™的输出电荷和栅极电荷均比硅低10倍，反向恢复电荷几乎为零，这是高频工作的关键。该器件具有极少输出电容，可在反向导通状态下提供优异的动态性能，大幅提高工作频率，从而通过缩小被动元器件的总体尺寸，提高功率密度。在GaN充电器中，为了在功率密度上实现突破，目前，此类系统中使用的典型功率拓扑为反激式功率变换拓扑。英飞凌CoolGaN™产品采用的就是这种拓扑结构，在功率密度方面有着很大突破，最高可达20W/in3（最大输出功率为65W）。英飞凌在其GaN充电器白皮书中推荐的非对称反激式功率变换拓扑见图4，该拓扑利用磁化电流和同步整流开关的ZCS（零电流开关）构成初级侧半桥的ZVS（零电压开关），为实现最高转换效率奠定了基础。

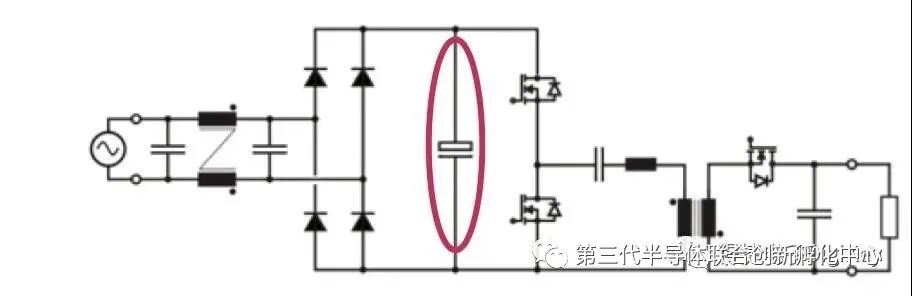

图：同步整流不对称PWM反激原理图
图片来源：Infineon
基于上述拓扑，英飞凌开发了采用500v/140mΩMOSFET的65W样机，支持USB-PD，输出电压从5V/3A到20V/3.25A不等，工作频率从100kHz到220kHz。原型机的最大效率为94.8%，而在Vin=90V时的最低满载效率为93%。
通过一些极客的拆解我们知道，纳微半导体（Navitas）推出的GaNFast氮化镓功率芯片NV6115和NV6117，也是上文中提到的小米65WGaN充电器中的关键器件，它们使得该充电器在功率密度上实现了突破。与安森美半导体的NCP51530（700V高低边驱动器）和德州仪器的UCC28780（反激式控制器）相互搭配构成的高频开关，大幅缩减了充电器中的变压器体积。Navitas的NV6115和NV6117为650VGaNFast电源IC，针对高频软开关拓扑进行了优化。扩展了传统拓扑结构如反激式、半桥式、谐振式等功能，可简化高频率、高能量密度开关模式电源的设计。

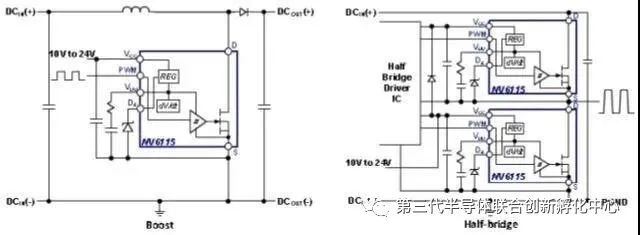

图：NV6115典型应用原理图
图片来源：Navitas

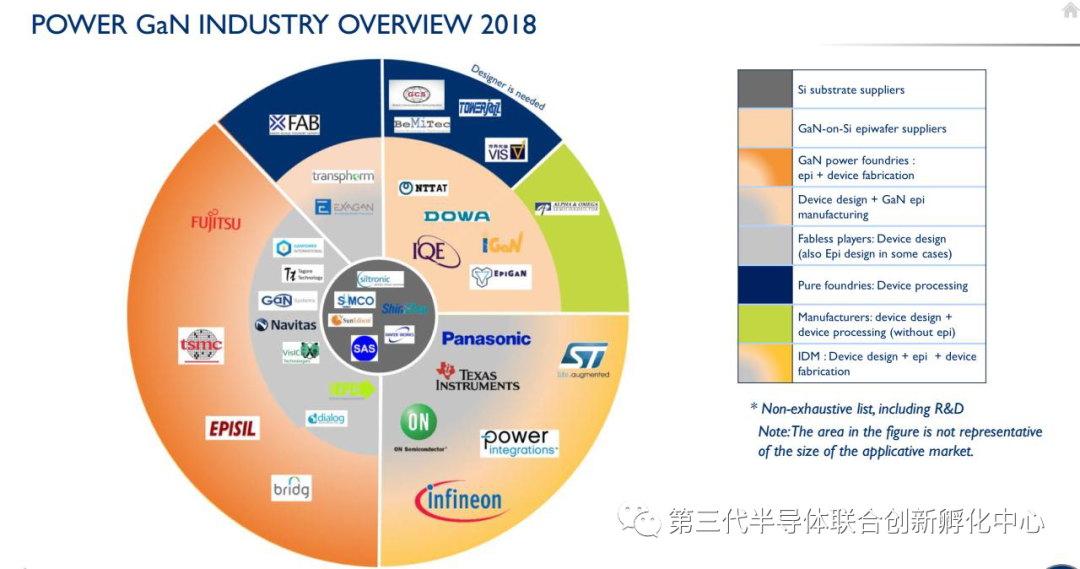

据统计，现在市场上约有50余种使用了GaNFast的移动快充产品和平台，其中包括顶级OEM正在批量生产的壁式充电器，其功率范围从24W至300W。三星、Oppo、小米和Verizon等都是Navitas的客户。采用GaNFast的充电器具有USB-C功能，不仅可以提供足够的电量为笔记本电脑快速充电，并能为智能手机、平板电脑、耳机和VR耳机等所有其他移动设备快速并安全地充电。氮化镓产业链基本包括衬底、外延片、器件制造等环节，其中硅基衬底主要供应商有德国Siltronic、日本Sumco、日本Shin-Etsu等企业，而日本的NTT-AT、比利时的EpiGaN和英国的IQE等则是硅基GaN外延片的主要供应商。部分厂商则在产业链上延伸，同时生产外延片及器件制造，例如Episil、Bridg、Fujitsu等。目前主流氮化镓生产厂家依旧集中在欧洲国家及日本等。
